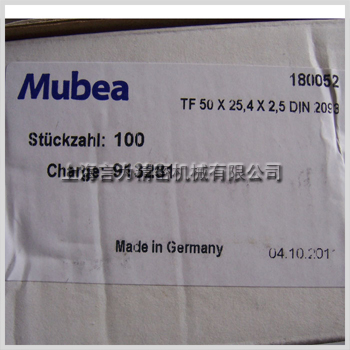

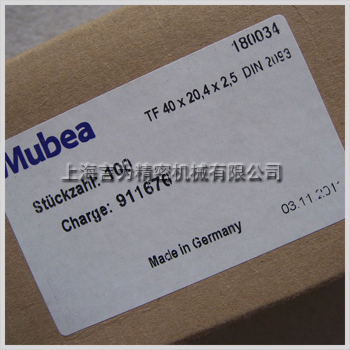

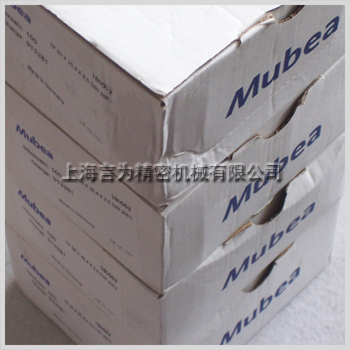

碟形彈簧實物照片





---

德國慕貝爾碟形彈簧公司簡介



Mubea緻力于高質量碟形彈簧的生産已經有40多年的曆史。由于碟形彈簧應用的廣泛性，其範圍遍布于從海底3000m的安全閥門系統到空間衛星。同時，我們還精通于生産複雜的精密沖壓零件和高質量堅固件等相關組件。





Mubea可從倉庫直接發運按照DIN2093标準和Mubea内部标準生産的各種型号碟形彈簧。可以生産外徑直到800mm的普通碟形彈簧、内開槽型和外開槽型碟形碟簧以及波紋彈簧。從原材料在自己的冷軋廠加工開始，全部産品的生産都是自主進行。此外，所有模具的設計、制造和維護也均是在本工廠完成。除标準材料50CrV4，Mubea庫存有不同種類的抗磁性材料，防腐蝕材料和耐高/低溫材料，以滿足産品的特殊應用要求。這使得我們可以對客戶對非标準尺寸/材料碟形彈簧的要求作出快速響應。

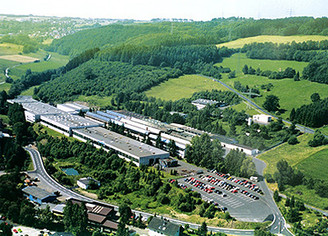

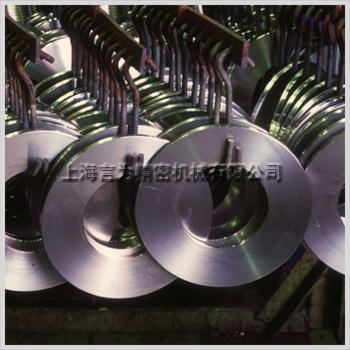

Mubea碟形彈簧工廠



噴丸作爲Mubea碟形彈簧的标準生産工序，對動态載荷條件下提高彈簧的疲勞壽命具有顯著的優勢。Mubea裝備精良的實驗室可以按照客戶的要求進行各種性能測試。我們的高素質工程師團隊始終緻力于利用新技術、創新方法和創造力來爲每個彈簧的應用領域，也包括爲您，找到最優的解決方案。很高興能和你進行良好的合作。



Mubea碟形彈簧Logo





 （返回頂部）

---



碟形彈簧特點

　　

碟形彈簧是用來承受軸向載荷的錐形環狀盤片，根據其應用情況，碟形彈簧可以承受靜态和動态載荷，主要參數爲：

外徑 De

内徑 Di

材料厚度 t

自由高度Lo

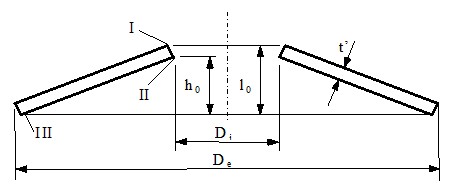

碟形彈簧尺寸示意圖



碟形彈簧由于其以下特點而不同于其他類型的彈簧：

小變形大承載能力

與其他類型的彈簧相比具有較好的空間利用率

通過碟形彈簧不同的組合方式可獲得理想的加載特性





 （返回頂部）

---



碟形彈簧适用範圍



由于碟形彈簧的廣泛适應性，其應用涵蓋了從3000米海底深處的安全閥門系統到空間人造衛星的各個領域，要求能夠在-269度到500度的溫度範圍内工作。慕貝爾公司庫存的原材料即使在這樣苛刻的條件下，依然可以滿足碟形彈簧承載和疲勞壽命的要求。此外，碟形彈簧表面可以采用耐久塗層保護處理，保證其在腐蝕性氣體中的長效抗腐蝕性能。



碟形彈簧被用于機床工業、石油工業、汽車工業以及航空航天工業等領域。





 （返回頂部）

---

慕貝爾碟形彈簧産品簡介



（1）普通碟形彈簧

DIN2093标準碟形彈簧（第一組，第二組，第三組）

Mubea公司内部标準碟形彈簧或客戶要求的特殊尺寸彈簧

尺寸範圍：外徑8.0mm至800mm

DIN2093（DIN17221、DIN17222）标準材料和特殊材料

厚度0.5mm以上的碟形彈簧進行噴丸處理以提高疲勞壽命

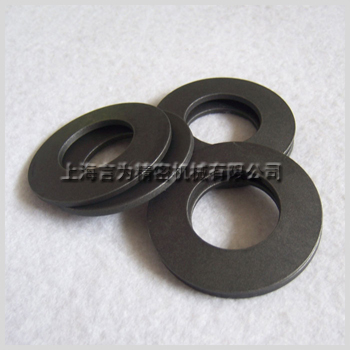

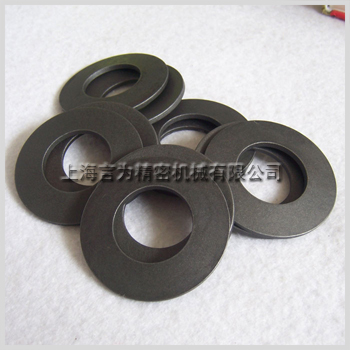

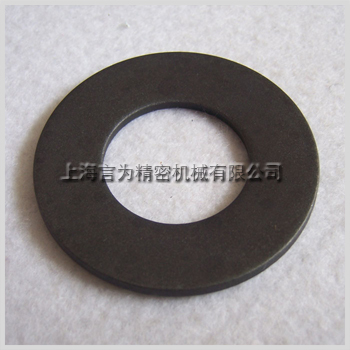

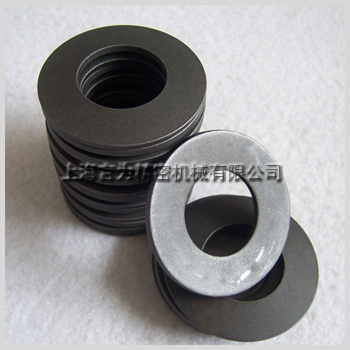

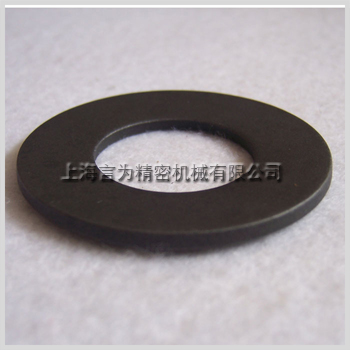

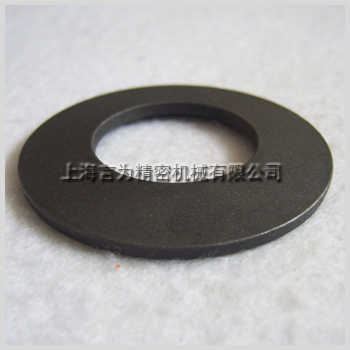

普通碟形彈簧

　

（2）組合碟形彈簧

碟形彈簧通常是成組安裝使用。Mubea可以按照客戶要求提供預裝配組合碟形彈簧或帶導向裝置的組合碟形彈簧。

預裝配組合碟形彈簧可以方便客戶安裝

可以提供組合碟形彈簧的載荷-變形測試曲線（Mubea載荷測試機可以測試載荷達1000KN）

較小的載荷公差

100%載荷測試可驗證正确的組合碟形彈簧設計

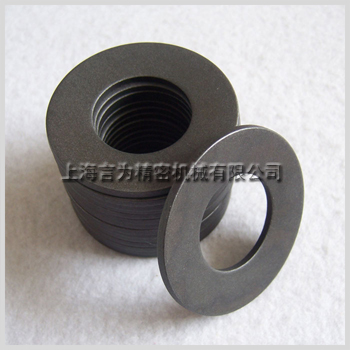

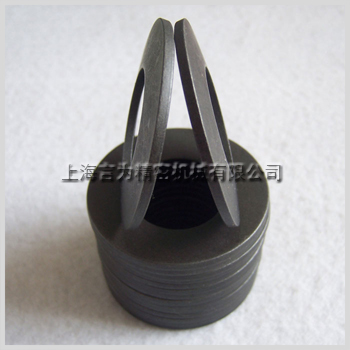

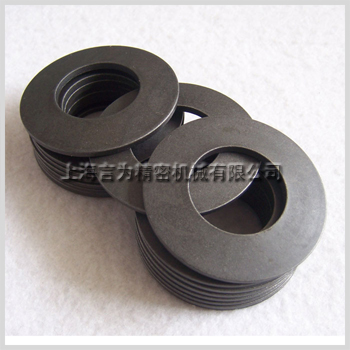

組合碟形彈簧

　　

（3）内外開槽形型碟形彈簧

尺寸範圍：外徑爲20至30mm

開槽碟形彈簧均爲按照特殊應用與客戶合作開發

采用特殊生産工藝，保證嚴格的載荷公差，最大程度地滿足疲勞壽命的要求。



（4）專用彈簧

必要情況下，Mubea可與客戶共同開發專用彈簧以滿足其特殊用途

　　

（5）波形彈簧

Mubea公司生産外徑爲20mm至300mm的波形彈簧。波形彈簧均是按照不同用戶的特殊要求設計生産，通常用于提高自動變速箱的換檔舒适性。





 （返回頂部）

---

碟形彈簧應用實例



（１）預裝配組合碟形彈簧

設備制造、電站建造、機械制造

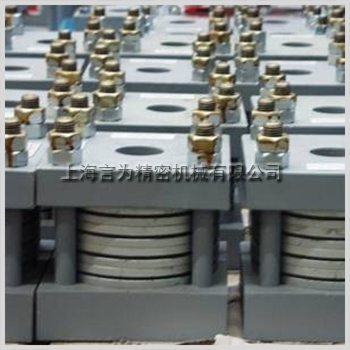

組合碟形彈簧用于鍋爐懸挂系統。碟形彈簧組用于補償支撐面的位置偏移，确保由于熱膨脹引起載荷變化時，鍋爐能夠均勻下降。

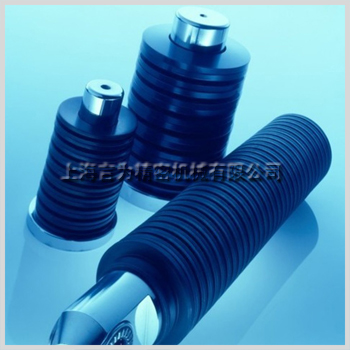

預裝配組合碟形彈簧



（2）過載離合器

設備制造、機械制造、汽車制造

在過載離合器中，碟形彈簧提供的載荷可以保證扭矩傳遞所需的摩擦力。載荷可以通過調整螺母精确調節，以便在發生過載時停止傳遞載荷。



（3）間隙補償元件

設備制造、機械制造

碟形彈簧通常用于補償裝配元件間的幾何公差。



（4）閥門

設備制造、機械制造、化工

在開啓狀态下，快速制動閥門内的組合碟形碟簧通過液壓作用預先加載。發生故障時，液壓壓力下降，碟形碟簧組複位，閥門關閉，流動停止。在這種情況下，通常使用滾珠自定心碟形碟簧組。



（5）活塞複位彈簧

機械制造、汽車制造

聯軸器卸載時，碟形彈簧确保液壓促動活塞返回到初始位置。

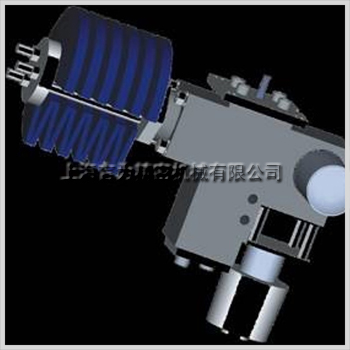

（6）刀具卡緊元件

機械制造、模具制造

刀具卡緊元件内的組合碟形彈簧超到将刀具牢固的夾持于錐形夾具裏的作用。



（7）安全系統用儲能元件

斷路器、機械制造

在液壓彈簧機構中，能量儲存通常通過組合碟形彈簧來實現

安全系統用儲能元件



（8）纜索卡緊元件

設備制造

組合碟形彈簧在纜索夾與纜索間建立摩擦鎖緊。根據纜索夾緊元件的結構，載荷可以是靜态的或是動态的。



（9）彈簧促動制動器

設備制造、機械制造、汽車制造

在液壓載荷下降至預設水平時，組合碟形彈簧産生制動載荷。





 （返回頂部）

---

碟形彈簧——慕貝爾，您強勁的合作夥伴



按照DIN2093分類

碟形彈簧的設計、檢測和生産已按照DIN2092标準（碟形彈簧、計算）和DIN2093标準（碟形彈簧、尺寸、質量要求）進行了标準化。按照DIN2093标準，碟形彈簧可以分爲三組：

第一組：盤片厚度 t 小于1.25mm

第二組：盤片厚度  t 從1.25mm至6mm

第三組：盤片厚度 t 大于6mm至14mm

第一組和第二組爲無支撐面碟形彈簧，第三組爲有支撐面碟形彈簧。



慕貝爾開發流程

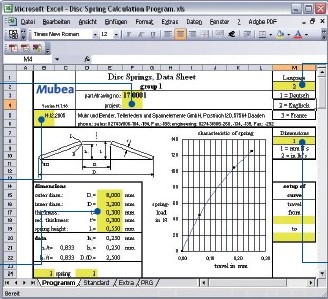

首先，我們提供碟形彈簧設施程序來進行設計。該程序基于DIN2093的相關公式編制而成。我們有一支高素質的工程師團隊緻力于爲每一個彈簧的應用領域找到優化解決方案，包括選擇正确的材料和表面防護處理。慕貝爾樣件車間裝備了所有必需的測試設備，産品開發過程中的樣件制作均是在樣間車間完成。

碟形彈簧設計



碟形彈簧材料

除采用50CrV4作爲标準材料外，在高溫、低溫以及易腐蝕的環境中，可以采用特殊材料以滿足特定的要求。如熱穩定材料（1.4122、1.2567、1.4923），耐腐蝕材料（1.4310、1.4568、1.4401）以及鎳基合金（2.4668、2.4669、2.4969）和铍銅合金（2.1247、2.4132）。



高疲勞壽命

幾乎所有的慕貝爾碟形彈簧都在工廠内經過噴丸處理，以産生殘餘的壓應辦，從而使用産品具有高出DIN2093規定的疲勞壽命。



碟形彈簧防腐處理

标準的防腐處理工藝爲鋅-磷化處理加塗油。如果碟形彈簧工作的環境要求有更高的防腐蝕性能，則可選擇以下的工藝：

鋅-磷化加塗臘

鍍鋅

機械鍍鋅或鍍鉻

Delta Tone/Delta Seal塗層

達克羅塗層

電化學鍍鎳





 （返回頂部）

---

碟形彈簧尺寸型錄

标準尺寸按照DIN2093标準和MUBEA工廠标準：材料51CrV4、材料号1.8159

                           外徑 De                      内徑 Di                      料厚度 t                     自由高度Lo



No.:	De	Di	t	t'	l0	h0	h0/t
17 0001	8	3.2	0.3		0.55	0.25	0.833
17 0002	8	3.2	0.4		0.6	0.2	0.5
17 0003	8	3.2	0.5		0.7	0.2	0.4
17 0004	8	4.2	0.2		0.45	0.25	1.25
17 0005	8	4.2	0.3		0.55	0.25	0.833
17 0006	8	4.2	0.4		0.6	0.2	0.5
17 0007	10	3.2	0.3		0.65	0.35	1.166
17 0008	10	3.2	0.4		0.7	0.3	0.75
17 0009	10	3.2	0.5		0.85	0.35	0.7
17 0010	10	4.2	0.4		0.7	0.3	0.75
17 0011	10	4.2	0.5		0.75	0.25	0.5
17 0012	10	4.2	0.6		0.85	0.25	0.416
17 0013	10	5.2	0.25		0.55	0.3	1.2
17 0014	10	5.2	0.4		0.7	0.3	0.75
17 0015	10	5.2	0.5		0.75	0.25	0.5
17 0016	12	4.2	0.4		0.8	0.4	1
17 0017	12	4.2	0.5		0.9	0.4	0.8
17 0018	12	4.2	0.6		1	0.4	0.666
17 0019	12	5.2	0.5		0.9	0.4	0.8
17 0020	12	5.2	0.6		0.95	0.35	0.583
17 0021	12	6.2	0.5		0.85	0.35	0.7
17 0022	12	6.2	0.6		0.95	0.35	0.583
17 0023	12.5	6.2	0.35		0.8	0.45	1.285
17 0024	12.5	6.2	0.5		0.85	0.35	0.7
17 0025	12.5	6.2	0.7		1	0.3	0.428
17 0026	14	7.2	0.35		0.8	0.45	1.285
17 0027	14	7.2	0.5		0.9	0.4	0.8
17 0028	14	7.2	0.8		1.1	0.3	0.375
17 0029	15	5.2	0.4		0.95	0.55	1.375
17 0030	15	5.2	0.5		1	0.5	1
17 0031	15	5.2	0.6		1.05	0.45	0.75
17 0032	15	5.2	0.7		1.25	0.55	0.785
17 0033	15	6.2	0.5		1	0.5	1
17 0034	15	6.2	0.6		1.05	0.45	0.75
17 0035	15	6.2	0.7		1.1	0.4	0.571
17 0036	15	8.2	0.7		1.1	0.4	0.571
17 0037	15	8.2	0.8		1.2	0.4	0.5
17 0038	16	8.2	0.4		0.9	0.5	1.25
17 0039	16	8.2	0.6		1.05	0.45	0.75
17 0040	16	8.2	0.9		1.25	0.35	0.388
17 0041	18	6.2	0.4		1	0.6	1.5
17 0042	18	6.2	0.5		1.1	0.6	1.2
17 0043	18	6.2	0.6		1.2	0.6	1
17 0044	18	6.2	0.7		1.4	0.7	1
17 0045	18	6.2	0.8		1.5	0.7	0.875
17 0046	18	8.2	0.7		1.25	0.55	0.785
17 0047	18	8.2	0.8		1.3	0.5	0.625
17 0048	18	8.2	1		1.5	0.5	0.5
17 0049	18	9.2	0.45		1.05	0.6	1.333
17 0050	18	9.2	0.7		1.2	0.5	0.714
17 0051	18	9.2	1		1.4	0.4	0.4
17 0052	20	8.2	0.5		1.15	0.65	1.3
17 0053	20	8.2	0.6		1.3	0.7	1.166
17 0054	20	8.2	0.7		1.35	0.65	0.928
17 0055	20	8.2	0.8		1.4	0.6	0.75
17 0056	20	8.2	0.9		1.5	0.6	0.666
17 0057	20	8.2	1		1.6	0.6	0.6
17 0058	20	10.2	0.4		0.9	0.5	1.25
17 0059	20	10.2	0.5		1.15	0.65	1.3
17 0060	20	10.2	0.8		1.35	0.55	0.687
17 0061	20	10.2	0.9		1.45	0.55	0.611
17 0062	20	10.2	1		1.55	0.55	0.55
17 0063	20	10.2	1.1		1.55	0.45	0.409
17 0064	22.5	11.2	0.6		1.4	0.8	1.33
17 0065	22.5	11.2	0.8		1.45	0.65	0.812
18 0001	22.5	11.2	1.25		1.75	0.5	0.4
17 0066	23	8.2	0.7		1.5	0.8	1.142
17 0067	23	8.2	0.8		1.55	0.75	0.937
17 0068	23	8.2	0.9		1.7	0.8	0.888
17 0069	23	10.2	0.9		1.65	0.75	0.833
17 0070	23	10.2	1		1.7	0.7	0.7
17 0071	23	12.2	1		1.6	0.6	0.6
18 0002	23	12.2	1.25		1.85	0.6	0.48
18 0003	23	12.2	1.5		2.1	0.6	0.4
17 0072	25	12.2	0.7		1.6	0.9	1.285
17 0073	25	12.2	0.9		1.6	0.7	0.777
18 0004	25	12.2	1.5		2.05	0.55	0.366
17 0074	28	10.2	0.8		1.75	0.95	1.187
17 0075	28	10.2	1		2	1	1
18 0005	28	10.2	1.25		2.25	1	0.8
18 0006	28	10.2	1.5		2.2	0.7	0.466
17 0076	28	12.2	1		1.95	0.95	0.95
18 0007	28	12.2	1.25		2.1	0.85	0.68
18 0008	28	12.2	1.5		2.25	0.75	0.5
17 0077	28	14.2	0.8		1.8	1	1.25
17 0078	28	14.2	1		1.8	0.8	0.8
18 0009	28	14.2	1.25		2.1	0.85	0.68
18 0010	28	14.2	1.5		2.15	0.65	0.433
17 0079	31.5	16.3	0.8		1.85	1.05	1.312
18 0011	31.5	16.3	1.25		2.15	0.9	0.72
18 0012	31.5	16.3	1.5		2.4	0.9	0.6
18 0013	31.5	16.3	1.75		2.45	0.7	0.4
18 0014	31.5	16.3	2		2.75	0.75	0.375
17 0080	34	12.3	1		2.2	1.2	1.2
18 0015	34	12.3	1.25		2.45	1.2	0.96
18 0016	34	12.3	1.5		2.7	1.2	0.8
18 0017	34	14.3	1.25		2.4	1.15	0.92
18 0018	34	14.3	1.5		2.55	1.05	0.7
18 0019	34	16.3	1.5		2.55	1.05	0.7
18 0020	34	16.3	2		2.85	0.85	0.425
17 0081	35.5	18.3	0.9		2.05	1.15	1.277
18 0021	35.5	18.3	1.25		2.25	1	0.8
18 0022	35.5	18.3	2		2.8	0.8	0.4
18 0023	40	14.3	1.25		2.65	1.4	1.12
18 0024	40	14.3	1.5		2.8	1.3	0.866
18 0025	40	14.3	1.75		3.05	1.3	0.742
18 0026	40	14.3	2		3.05	1.05	0.525
18 0027	40	16.3	1.5		2.8	1.3	0.866
18 0028	40	16.3	1.75		3.1	1.35	0.771
18 0029	40	16.3	2		3.1	1.1	0.55
18 0030	40	18.3	2		3.15	1.15	0.575
17 0082	40	20.4	1		2.3	1.3	1.3
18 0031	40	20.4	1.5		2.65	1.15	0.766
18 0032	40	20.4	2		3.1	1.1	0.55
18 0033	40	20.4	2.25		3.15	0.9	0.4
18 0034	40	20.4	2.5		3.45	0.95	0.38
18 0035	45	22.4	1.25		2.85	1.6	1.28
18 0036	45	22.4	1.75		3.05	1.3	0.742
18 0037	45	22.4	2.5		3.5	1	0.4
18 0038	48	16.3	1.5		3	1.5	1
18 0039	50	18.4	1.25		2.85	1.6	1.28
18 0040	50	18.4	1.5		3.15	1.65	1.1
18 0041	50	18.4	2		3.65	1.65	0.825
18 0042	50	18.4	2.5		4.15	1.65	0.66
18 0043	50	18.4	3		4.2	1.2	0.4
18 0044	50	20.4	2		3.5	1.5	0.75
18 0045	50	20.4	2.5		3.85	1.35	0.54
18 0046	50	22.4	2		3.6	1.6	0.8
18 0047	50	22.4	2.5		3.9	1.4	0.56
18 0048	50	25.4	1.25		2.85	1.6	1.28
18 0049	50	25.4	1.5		3.1	1.6	1.066
18 0050	50	25.4	2		3.4	1.4	0.7
18 0051	50	25.4	2.25		3.75	1.5	0.666
18 0052	50	25.4	2.5		3.9	1.4	0.56
18 0053	50	25.4	3		4.1	1.1	0.366
18 0054	56	28.5	1.5		3.45	1.95	1.3
18 0055	56	28.5	2		3.6	1.6	0.8
18 0056	56	28.5	2.5		4.2	1.7	0.68
18 0057	56	28.5	3		4.3	1.3	0.433
18 0058	60	20.5	2		4.2	2.2	1.1
18 0059	60	20.5	2.5		4.7	2.2	0.88
18 0060	60	20.5	3		5.2	2.2	0.733
18 0061	60	25.5	2.5		4.4	1.9	0.76
18 0062	60	25.5	3		4.65	1.65	0.55
18 0063	60	30.5	2.5		4.5	2	0.8
18 0064	60	30.5	2.75		4.75	2	0.727
18 0065	60	30.5	3		4.7	1.7	0.566
18 0066	60	30.5	3.5		5	1.5	0.428
18 0067	63	31	1.8		4.15	2.35	1.305
18 0068	63	31	2.5		4.25	1.75	0.7
18 0069	63	31	3		4.7	1.7	0.566
18 0070	63	31	3.5		4.9	1.4	0.4
18 0071	70	24.5	3		5.3	2.3	0.766
18 0072	70	24.5	3.5		6	2.5	0.714
18 0073	70	25.5	2		4.5	2.5	1.25
18 0074	70	30.5	2.5		4.9	2.4	0.96
18 0075	70	30.5	3		5.1	2.1	0.7
18 0076	70	35.5	3		5.1	2.1	0.7
18 0077	70	35.5	3.5		5.3	1.8	0.514
18 0078	70	35.5	4		5.8	1.8	0.45
18 0080	70	40.5	4		5.7	1.7	0.425
18 0082	70	40.5	5		6.4	1.4	0.28
18 0084	71	36	2		4.6	2.6	1.3
18 0085	71	36	2.5		4.5	2	0.8
18 0086	71	36	4		5.6	1.6	0.4
18 0088	80	30.5	2.5		5.3	2.8	1.12
18 0089	80	31	3		5.5	2.5	0.833
18 0090	80	31	4		6.1	2.1	0.525
18 0092	80	35.5	4		6.2	2.2	0.55
18 0094	80	36	3		5.7	2.7	0.9
18 0095	80	41	2.25		5.2	2.95	1.311
18 0096	80	41	3		5.3	2.3	0.766
18 0097	80	41	4		6.2	2.2	0.55
18 0099	80	41	5		6.7	1.7	0.34
18 0101	90	46	2.5		5.7	3.2	1.28
18 0102	90	46	3.5		6	2.5	0.714
18 0103	90	46	5		7	2	0.4
18 0105	100	41	4		7.2	3.2	0.8
18 0107	100	41	5		7.75	2.75	0.55
18 0109	100	51	2.7		6.2	3.5	1.296
18 0110	100	51	3.5		6.3	2.8	0.8
18 0111	100	51	4		7	3	0.75
18 0113	100	51	5		7.8	2.8	0.56
18 0115	100	51	6		8.2	2.2	0.366
18 0117	112	57	3		6.9	3.9	1.3
18 0118	112	57	4		7.2	3.2	0.8
18 0120	112	57	6		8.5	2.5	0.416
18 0122	125	51	4		8.5	4.5	1.125
18 0124	125	51	5		8.9	3.9	0.78
18 0126	125	51	6		9.4	3.4	0.566
18 0128	125	61	5		9	4	0.8
18 0130	125	61	6		9.6	3.6	0.6
18 0132	125	64	3.5		8	4.5	1.285
18 0133	125	64	5		8.5	3.5	0.7
18 0135	125	64	6		9.6	3.6	0.6
18 0137	125	71	6		9.3	3.3	0.55
18 0139	140	72	3.8		8.7	4.9	1.289
18 0140	140	72	5		9	4	0.8
18 0142	150	61	5		10.3	5.3	1.06
18 0144	150	61	6		10.8	4.8	0.8
18 0146	150	71	6		10.85	4.85	0.808
18 0148	160	82	4.3		9.9	5.6	1.302
18 0150	160	82	6		10.5	4.5	0.75
18 0152	180	92	4.8		11	6.2	1.291
18 0154	180	92	6		11.1	5.1	0.85
18 0156	200	102	5.5		12.5	7	1.272
19 0001	100	51	7	6.55	9.2	2.2	0.314
19 0002	125	61	8	7.5	10.9	2.9	0.362
19 0003	125	64	7	6.55	10	3	0.428
19 0004	125	64	8	7.5	10.6	2.6	0.325
19 0005	125	71	8	7.45	10.9	2.9	0.362
19 0006	125	71	10	9.3	11.8	1.8	0.18
19 0007	140	72	8	7.5	11.2	3.2	0.4
19 0008	150	61	7	6.55	11.8	4.8	0.685
19 0009	150	71	8	7.5	12.05	4.05	0.506
19 0010	150	81	8	7.5	12	4	0.5
19 0011	150	81	10	9.4	13.4	3.4	0.34
19 0012	160	82	10	9.4	13.5	3.5	0.35
19 0013	160	82	11	10.2	14.5	3.5	0.318
19 0014	180	92	10	9.4	14	4	0.4
19 0015	180	92	13	12.1	16.5	3.5	0.269
19 0016	200	82	8	7.5	14.2	6.2	0.775
19 0017	200	82	10	9.4	15.5	5.5	0.55
19 0018	200	82	12	11.25	16.6	4.6	0.383
19 0019	200	92	10	9.4	15.6	5.6	0.56
19 0020	200	92	12	11.25	16.8	4.8	0.4
19 0021	200	92	14	13.05	18.1	4.1	0.292
19 0022	200	102	8	7.5	13.6	5.6	0.7
19 0023	200	102	10	9.4	15.6	5.6	0.56
19 0024	200	102	12	11.25	16.2	4.2	0.35
19 0025	200	102	14	13.05	18.2	4.2	0.3
19 0026	200	112	12	11.25	16.2	4.2	0.35
19 0027	200	112	14	13.05	17.5	3.5	0.25
19 0028	200	112	16	14.8	19.8	3.8	0.237
19 0029	225	112	6.5	6.2	13.6	7.1	1.092
19 0030	225	112	8	7.5	14.5	6.5	0.812
19 0031	225	112	12	11.25	17	5	0.416
19 0032	225	112	16	14.9	20.5	4.5	0.281
19 0033	250	102	10	9.4	18	8	0.8
19 0034	250	102	12	11.25	19	7	0.583
19 0035	250	127	7	6.7	14.8	7.8	1.114
19 0036	250	127	8	7.5	16	8	1
19 0037	250	127	10	9.4	17	7	0.7
19 0038	250	127	12	11.25	19.3	7.3	0.608
19 0039	250	127	14	13.1	19.6	5.6	0.4
19 0040	250	127	16	14.9	21.8	5.8	0.362
no.:	De	Di	t	t'	l0	h0	h0/t
18 0079	70	35.5	4	3.75	5.8	1.8	0.45
18 0081	70	40.5	4	3.75	5.7	1.7	0.425
18 0083	70	40.5	5	4.7	6.4	1.4	0.28
18 0087	71	36	4	3.75	5.6	1.6	0.4
18 0091	80	31	4	3.75	6.1	2.1	0.525
18 0093	80	35.5	4	3.75	6.2	2.2	0.55
18 0098	80	41	4	3.75	6.2	2.2	0.55
18 0100	80	41	5	4.7	6.7	1.7	0.34
18 0104	90	46	5	4.7	7	2	0.4
18 0106	100	41	4	3.8	7.2	3.2	0.8
18 0108	100	41	5	4.7	7.75	2.75	0.55
18 0112	100	51	4	3.8	7	3	0.75
18 0114	100	51	5	4.7	7.8	2.8	0.56
18 0116	100	51	6	5.6	8.2	2.2	0.366
18 0119	112	57	4	3.75	7.2	3.2	0.8
18 0121	112	57	6	5.6	8.5	2.5	0.416
18 0123	125	51	4	3.8	8.5	4.5	1.125
18 0125	125	51	5	4.75	8.9	3.9	0.78
18 0127	125	51	6	5.65	9.4	3.4	0.566
18 0129	125	61	5	4.75	9	4	0.8
18 0131	125	61	6	5.6	9.6	3.6	0.6
18 0134	125	64	5	4.7	8.5	3.5	0.7
18 0136	125	64	6	5.6	9.6	3.6	0.6
18 0138	125	71	6	5.6	9.3	3.3	0.55
18 0141	140	72	5	4.7	9	4	0.8
18 0143	150	61	5	4.75	10.3	5.3	1.06
18 0145	150	61	6	5.7	10.8	4.8	0.8
18 0147	150	71	6	5.6	10.85	4.85	0.808
18 0149	160	82	4.3	4.15	9.9	5.6	1.302
18 0151	160	82	6	5.6	10.5	4.5	0.75
18 0153	180	92	4.8	4.6	11	6.2	1.291
18 0155	180	92	6	5.6	11.1	5.1	0.85
18 0173	200	82	5	4.8	10.5	5.5	1.1
18 0174	200	82	6	5.8	13	7	1.167
19 0041	200	82	8.5	8.1	14.5	6	0.706
19 0042	200	82	13	12.1	16.5	3.5	0.269
18 0157	200	102	5.5	5.3	12.5	7	1.272
19 0043	200	102	8.3	7.8	14.3	6	0.723
19 0044	200	102	9	8.6	14.6	5.6	0.622
19 0045	200	102	11	10.3	15	4	0.364
18 0175	200	112	6	5.8	12	6	1
19 0046	200	112	15	14	18	3	0.2
19 0047	225	112	9	8.45	15.5	6.5	0.722
19 0048	225	112	10	9.4	16.2	6.2	0.62
19 0049	225	112	10.8	10	16.5	5.7	0.528
19 0050	250	127	7.5	7	16.5	9	1.2
19 0051	250	127	9	8.45	16.6	7.6	0.844
19 0052	250	127	9.2	8.6	17.4	8.2	0.891
19 0053	250	127	10.5	9.9	18	7.5	0.714
19 0054	250	127	11	10.4	18.8	7.8	0.709
19 0055	250	127	13	12.2	19.6	6.6	0.508
19 0056	250	127	13.5	12.6	19.6	6.1	0.452
19 0057	250	127	14.5	13.6	20	5.5	0.379
19 0058	250	127	15	14.1	21	6	0.4
19 0059	250	127	16.8	15.65	22	5.2	0.31
19 0060	250	127	17.5	16.35	22	4.5	0.257
19 0061	250	127	18.5	17.3	23	4.5	0.243
19 0062	270	127	10.65	10	18	7.35	0.69
19 0063	270	142	22		26.9	4.9	0.223
19 0064	280	127	12	11.4	21.4	9.4	0.783
19 0065	280	127	19	18	25	6	0.316
19 0066	280	142	12	11.3	21	9	0.75
19 0067	280	142	15	14.1	21.4	6.4	0.427
19 0068	280	142	16.6	15.6	23.25	6.65	0.401
19 0069	280	142	17.45	16.4	23.9	6.45	0.37
19 0070	280	142	18	16.9	24	6	0.333
19 0071	280	142	18.9	17.8	24.6	5.7	0.302
19 0072	280	142	20.3	19.1	25.4	5.1	0.251
19 0073	280	142	22	20.65	26.35	4.35	0.198
19 0074	280	152	12.8	11.9	19.8	7	0.547
19 0075	280	152	15	14	21.4	6.4	0.427
19 0076	280	152	18.5	17.4	23.6	5.1	0.276
19 0077	300	127	12	11.3	21	9	0.75
19 0078	300	127	13	12.3	20.5	7.5	0.577
19 0079	300	127	14	13.3	21	7	0.5
19 0080	300	127	15.3		22.8	7.5	0.49
19 0081	300	127	16	15.2	24.3	8.3	0.519
19 0082	300	127	17	16.1	23.8	6.8	0.4
19 0083	300	127	17.4	16.45	22.65	5.25	0.302
19 0084	300	152	8.5	8.25	16.8	8.3	0.976
19 0085	300	152	10	9.4	20	10	1
19 0086	300	152	12	11.3	21	9	0.75
19 0087	300	152	13	12.2	22	9	0.692
19 0088	300	152	14	13.2	22	8	0.571
19 0089	300	152	14.5	13.6	22	7.5	0.517
19 0090	300	152	15	14.1	23	8	0.533
19 0091	300	152	15.5	14.6	23.5	8	0.516
19 0092	300	152	16.1	15.1	23.7	7.6	0.472
19 0093	300	152	16.5		23	6.5	0.394
19 0094	300	152	17	16	24.4	7.4	0.435
19 0095	300	152	18	16.8	25	7	0.389
19 0096	300	152	18.5	17.4	25	6.5	0.351
19 0097	300	152	19.5	18.3	26.2	6.7	0.344
19 0098	300	152	20	18.8	25.5	5.5	0.275
19 0099	300	152	20.5	19.3	26.5	6	0.293
19 0100	300	182	12	11.1	18	6	0.5
19 0101	320	172	8.1	7.6	16.3	8.2	1.012
19 0102	320	172	9	8.5	19	10	1.111
19 0103	320	172	13	12.2	20	7	0.538
19 0104	320	172	15	14.1	21	6	0.4
19 0105	340	172	9.2	8.65	19.4	10.2	1.109
19 0106	340	172	9.5	8.9	20.8	11.3	1.189
19 0107	340	172	10.5	9.9	22.5	12	1.143
19 0108	340	172	11	10.4	22.4	11.4	1.036
19 0109	340	172	11.5	10.8	22.9	11.4	0.991
19 0110	340	172	12.5	11.8	23	10.5	0.84
19 0111	340	172	13.5	12.7	23.5	10	0.741
19 0112	340	172	13.7	12.9	24.3	10.6	0.774
19 0113	340	172	14.2	13.3	24.4	10.2	0.718
19 0114	340	172	14.6	13.7	25.1	10.5	0.719
19 0115	340	172	15.3	14.4	24.7	9.4	0.614
19 0116	340	172	15.8	14.8	25.5	9.7	0.614
19 0117	340	172	16.2	15.2	25.6	9.4	0.58
19 0118	340	172	17	16	25.3	8.3	0.488
19 0119	340	172	17.3	16.3	26.1	8.8	0.509
19 0120	340	172	18	16.9	26	8	0.444
19 0121	340	172	20	18.7	28	8	0.4
19 0122	340	172	22	20.6	28	6	0.273
19 0123	360	182	15.5	14.6	23.5	8	0.516
19 0124	360	182	20	18.8	28.3	8.3	0.415
19 0125	360	182	21	19.7	28	7	0.333
19 0126	360	182	21.5	20.2	29.5	8	0.372
19 0127	360	182	23	21.6	30.2	7.2	0.313
19 0128	370	202	25	23.2	31.4	6.4	0.256
19 0129	370	202	26	24.2	32.8	6.8	0.262
19 0130	380	152	19	18	29	10	0.526
19 0131	380	192	13.5	12.7	26.2	12.7	0.941
19 0132	380	192	25	23.4	33	8	0.32
19 0133	380	202	12	11.5	25	13	1.083
19 0134	380	202	15	14.1	27	12	0.8
19 0135	380	212	18	16.7	27	9	0.5
19 0136	400	202	10	9.6	22	12	1.2
19 0137	400	202	12	11.3	26.5	14.5	1.208
19 0138	400	202	14	13.2	27	13	0.929
19 0139	400	202	16	15.1	28	12	0.75
19 0140	400	202	19	17.9	30	11	0.579
19 0141	400	202	20.3	19.1	31.1	10.8	0.532
19 0142	400	202	21.2	19.9	31.4	10.2	0.481
19 0143	400	202	22.5	21.2	32.5	10	0.444
19 0144	400	202	30	28.2	37.2	7.2	0.24
19 0145	440	212	18.5		32	13.5	0.73
19 0146	440	252	25	23.2	33	8	0.32
19 0147	450	202	25.5	24	34.1	8.6	0.337
19 0148	450	252	21	19.5	33	12	0.571
19 0149	450	252	25	23.3	33.8	8.8	0.352
19 0150	470	237	33	31	42	9	0.273
19 0151	480	252	20.3	19	33	12.7	0.626
19 0152	480	252	20.7		36.6	15.9	0.768
19 0153	500	202	37	35	44.4	7.4	0.2
19 0154	500	242	32	30	41	9	0.281
19 0155	500	252	19		34.5	15.5	0.816
19 0156	600	282	22		44	22	1
19 0157	600	282	24		46	22	0.917



 （返回頂部）

---

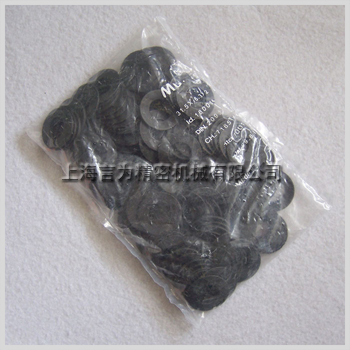

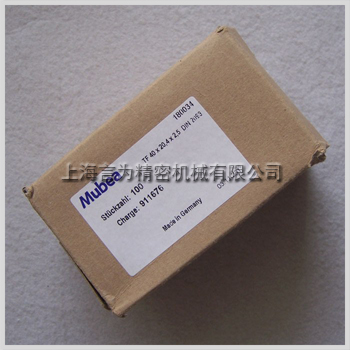

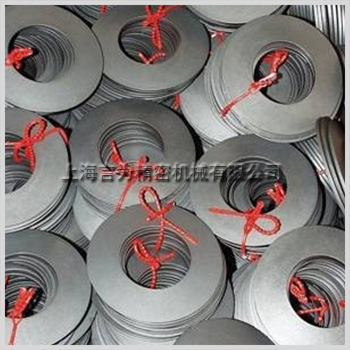

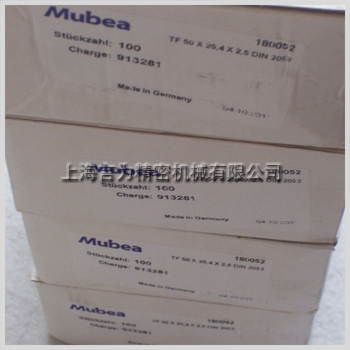

慕貝爾碟形彈簧實物照片

産品關鍵字：碟形彈簧 蝶形彈簧 碟簧
